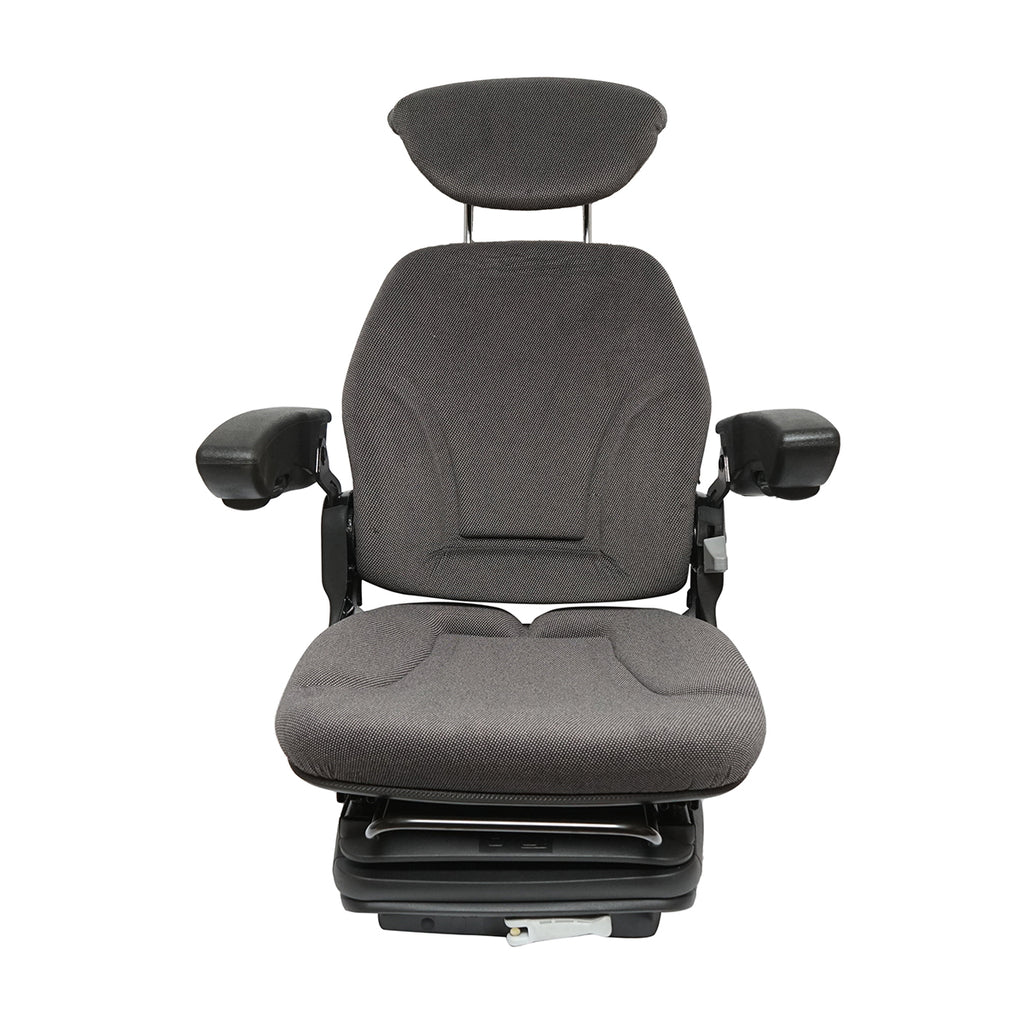

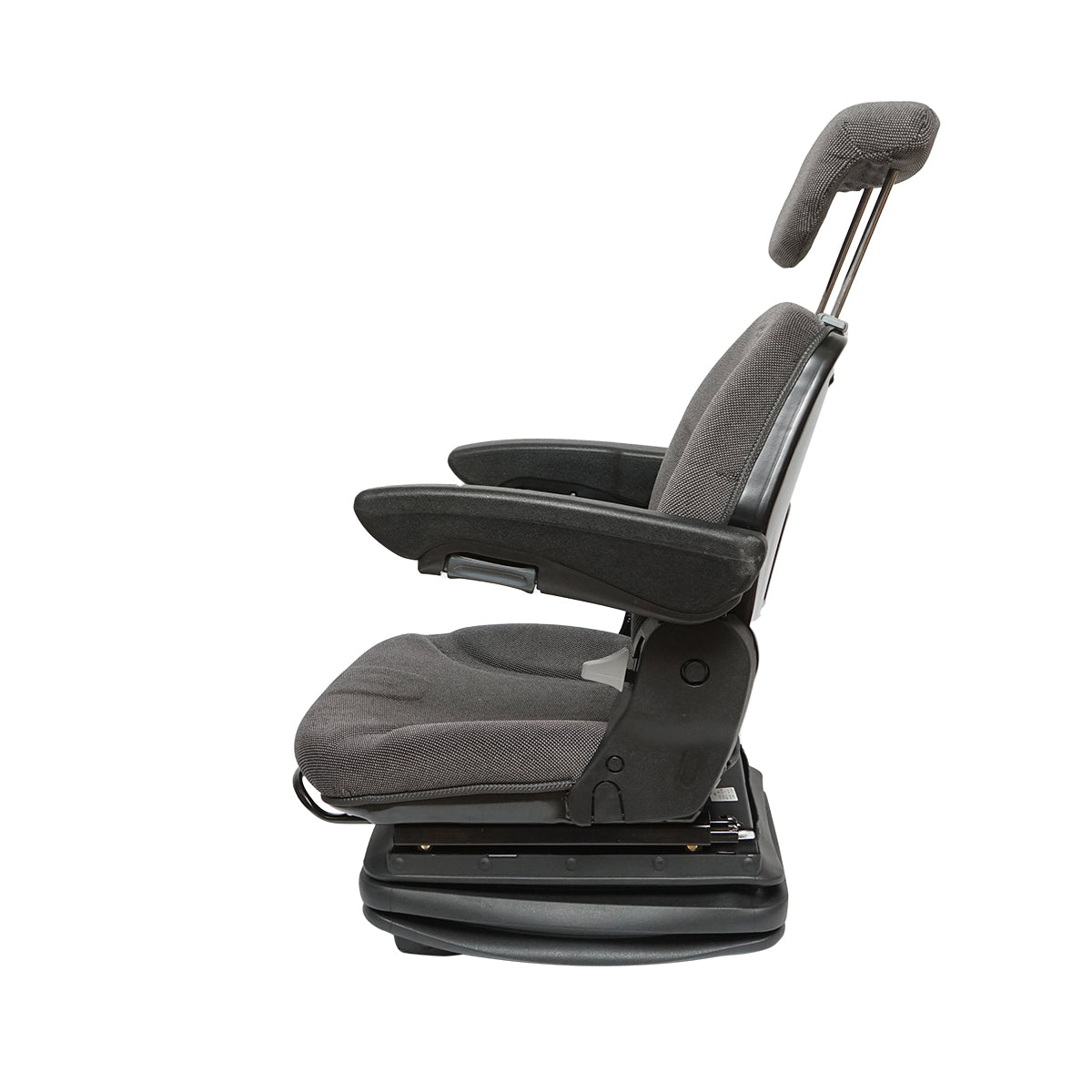

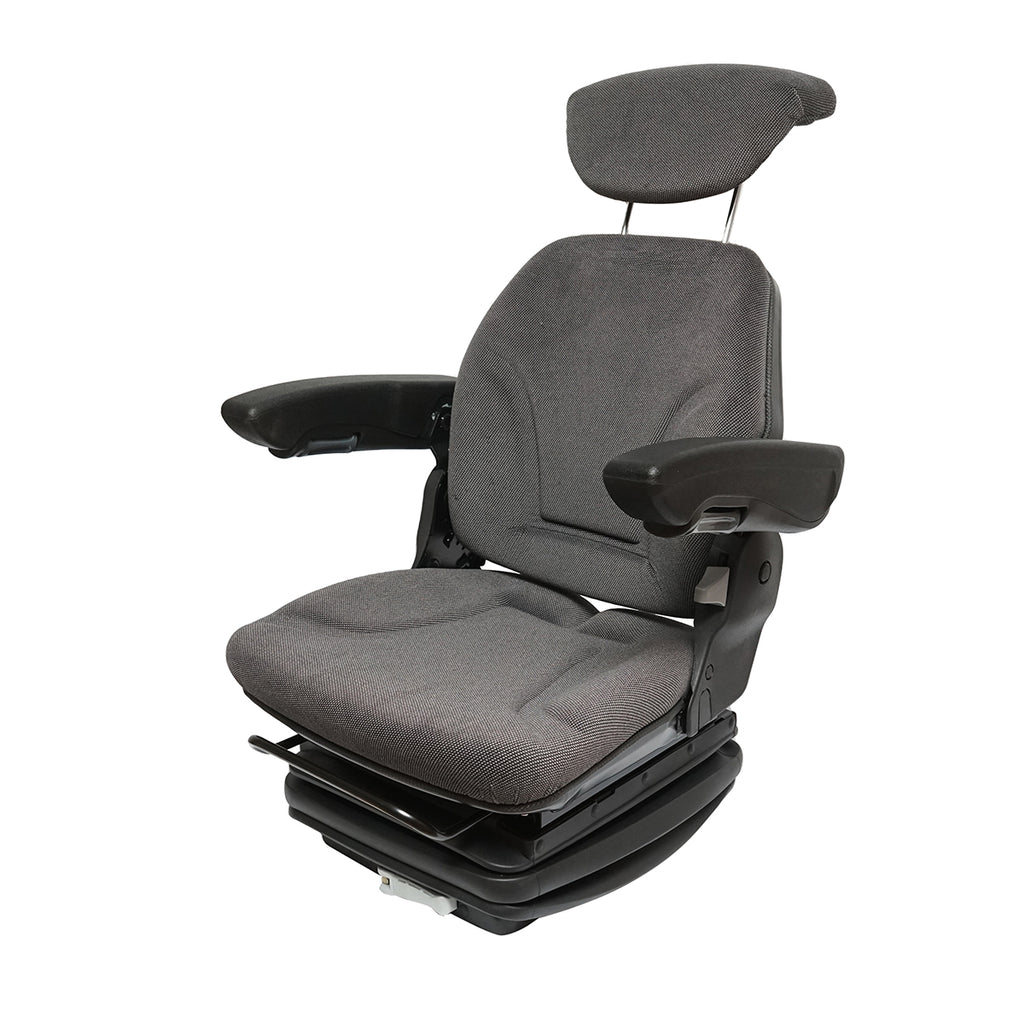

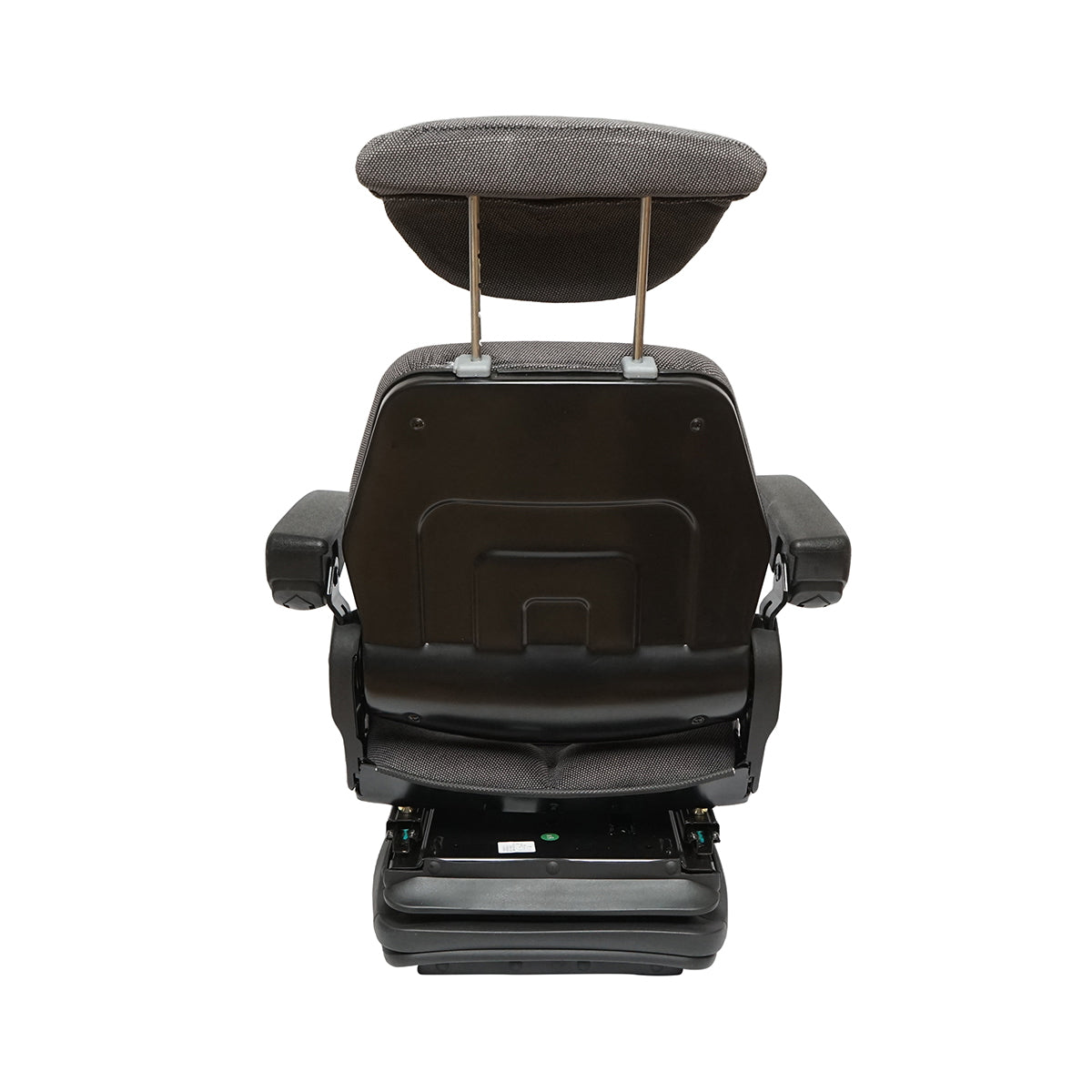

UNIVERZÁLIS ÁLLÍTHATÓ ÜLÉS MECHANIKUS FELFÜGGESZTÉSSEL STPLUS TV4X

UNIVERZÁLIS ÁLLÍTHATÓ ÜLÉS MECHANIKUS FELFÜGGESZTÉSSEL STPLUS TV4X mezőgazdasági, ipari és erdészeti gépekhez használható ülés, amely több irányban állítható és mechanikus felfüggesztéssel rendelkezik.
Az ülés 50–130 kg közötti terheléshez igazítható, kartámasszal és állítható háttámlával (30–85°) felszerelt. A magasság 60 mm-rel módosítható, az előre–hátra állítás 190 mm-es tartományban történik. A felfüggesztés teleszkópos kialakítású, 4 rugóval, 100 mm rugóúttal.
A részletes méretezés szerint a teljes méret 600×550×725 mm tartományban állítható, a rögzítőfuratok kiosztása több pozícióban elérhető.

Műszaki adatok:

• Típus: Univerzális mechanikus felfüggesztésű ülés

• Felhasználás: Mezőgazdasági, ipari, erdészeti gépek

• Terhelésbeállítás: 50–130 kg

• Kartámasz: Állítható

• Magasságállítás: 60 mm

• Háttámla dőlésszög: 30–85°
• Hosszanti állítás: 190 mm (95+95 mm)

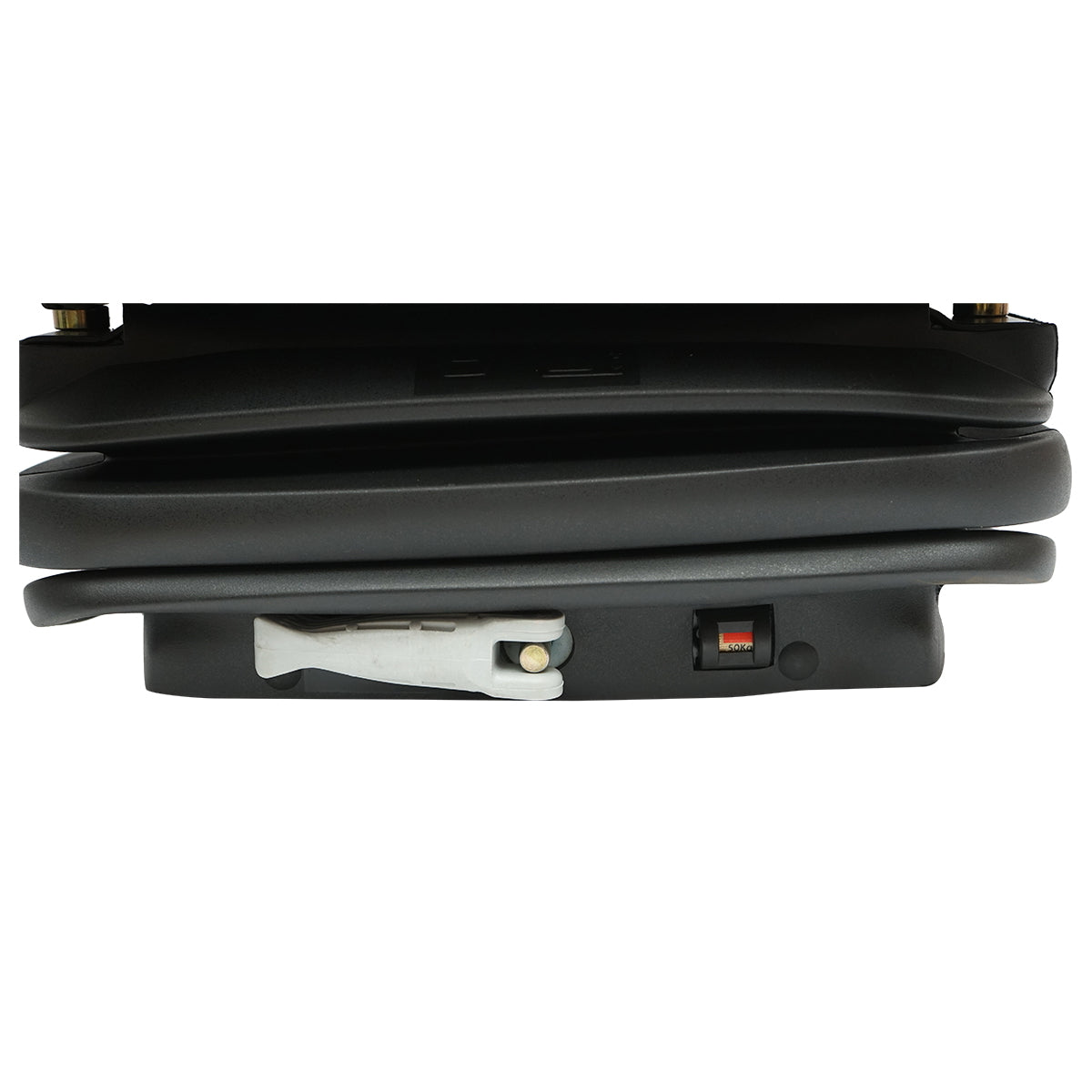

• Felfüggesztés: Mechanikus, teleszkóppal és 4 rugóval

• Rugóút: 100 mm

• Tömeg: 38 kg

Fő méretek:

• Teljes szélesség: 600 mm

• Teljes mélység: 550 mm

• Ülésmagasság: 315–415 mm

• Háttámla teljes magassága: 725 ±10 mm

Bázisméretek és rögzítési furatkiosztás:

• Bázisszélesség: 485–550 mm

• Bázis mélysége: 335 ±10 mm

• Rögzítőfuratok távolsága: 307 / 332 / 362 / 392 / 417 / 447 / 477 mm

• Felső rögzítőlap szélessége: 386 mm

Kiegészítő méretek:

• Kartámasz közti szélesség: 435 ±10 mm

• Háttámla felső szélessége: 325 ±10 mm

• Alsó bázisszélesség: 550 mm

• Középső bázisszélesség: 330 ±10 mm

• Belső bázisszélesség: 260 ±10 mm
